HHV DUO

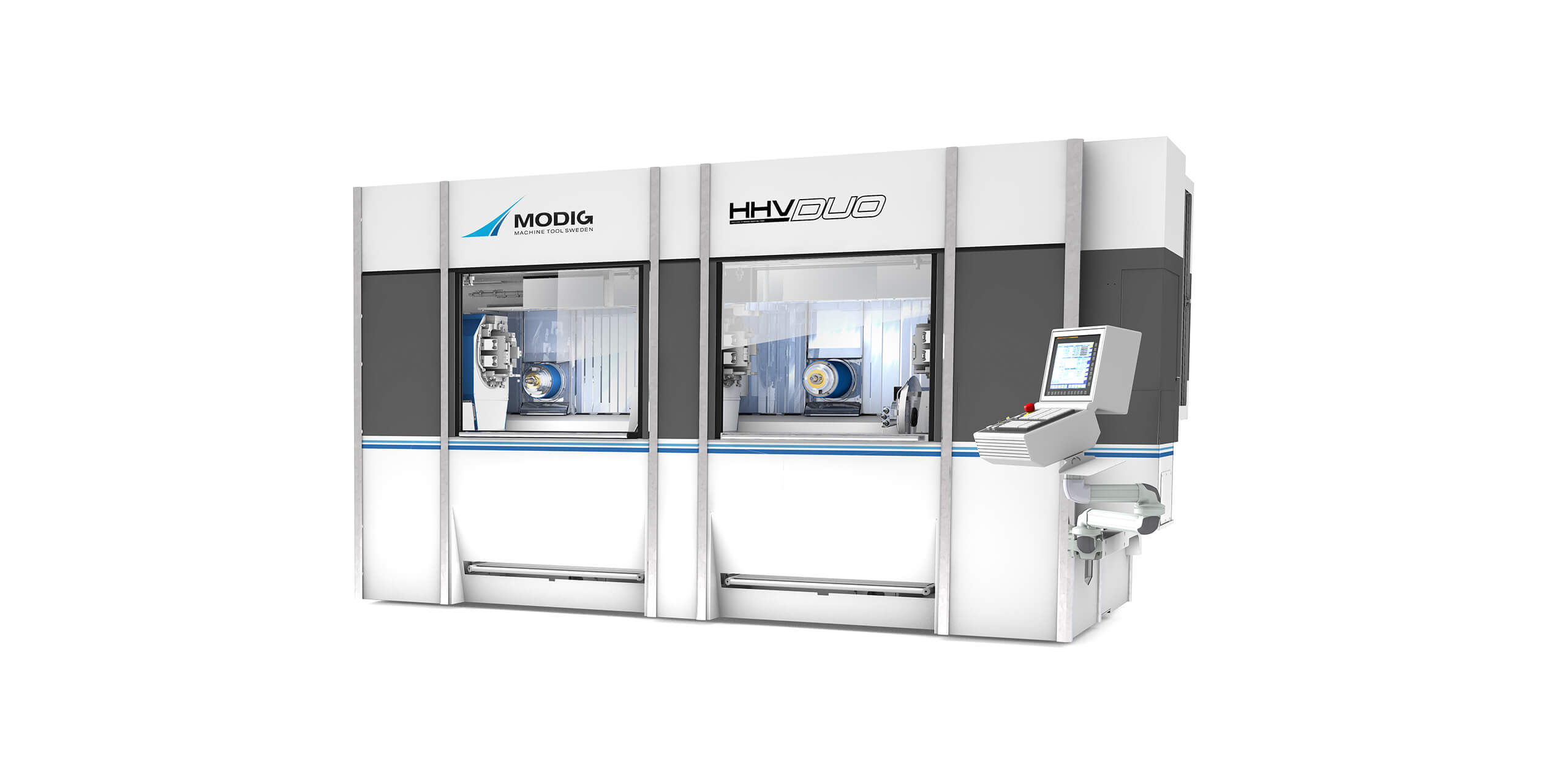

HHV DUO är ett horisontellt 2 × 4-axligt bearbetningscenter utvecklat för högvolymstillverkning av profiler och stångmaterial, särskilt inom fordonsindustrin. Med två spindlar och tre roterande bord kan maskinen bearbeta kompletta komponenter i en och samma uppspänning, vilket ger hög produktivitet och kortare cykeltider.
Maskinen är utrustad med två spindlar som möter behovet av ökad produktionskapacitet. Jämfört med HHV med en spindel erbjuder HHV DUO en genomströmning som är mellan 1,5 och 1,7 gånger högre. Med spindelvarvtal upp till 30 000 rpm och matningshastigheter på upp till 60 m/min levererar maskinen hög prestanda även vid krävande bearbetning.

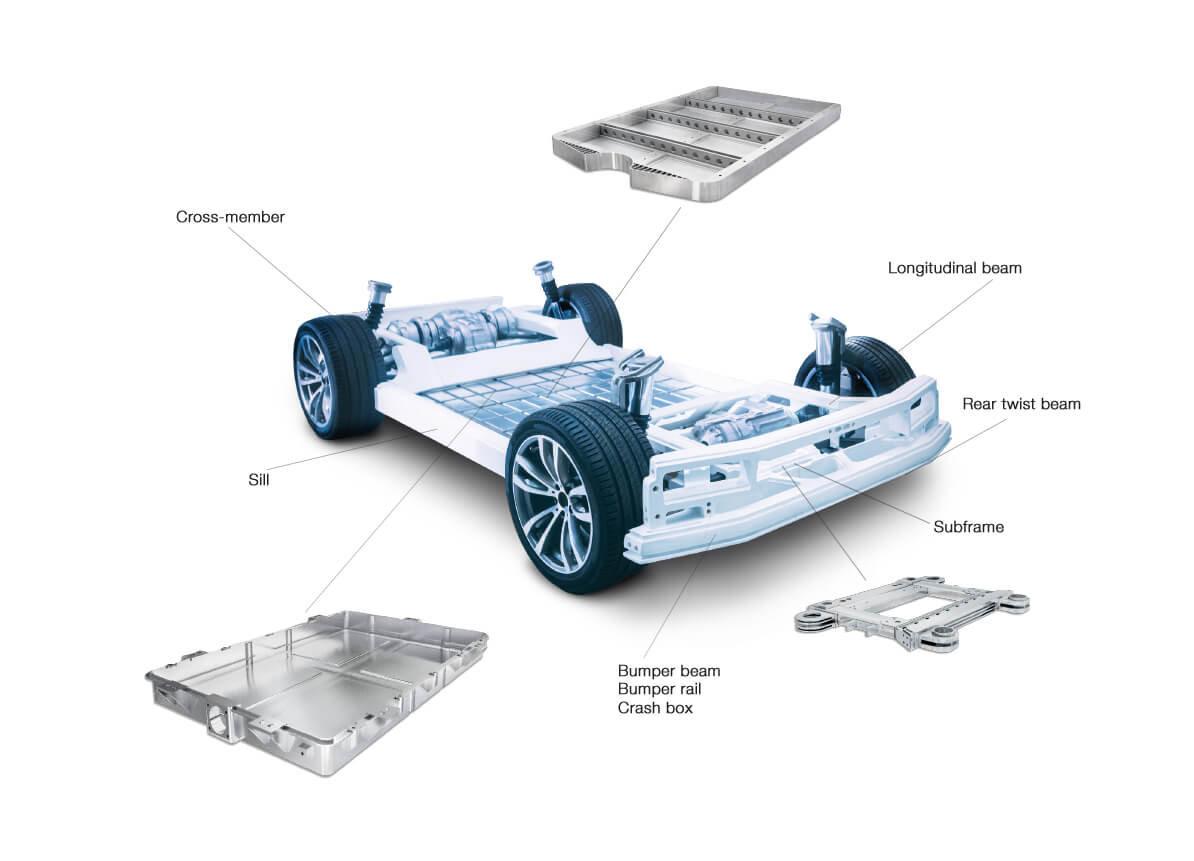

HHV DUO har tre roterande bord med möjlighet att utrusta maskinen med större bord för större och tyngre profiler. Som tillval finns även en 2-axlig såg för ändbearbetning som styrs direkt från maskinens CNC-system och kan användas för kapning i sammansatta vinklar. Kombinationen av hög kapacitet, flexibla fixturer och avancerad automation gör HHV DUO till en effektiv lösning för bland annat batterilådor, subframes, längsgående balkar, tvärbalkar och andra komponenter till elfordon.
- Två spindlar för hög produktionskapacitet
- Upp till 1,7 gånger högre genomströmning än HHV med en spindel

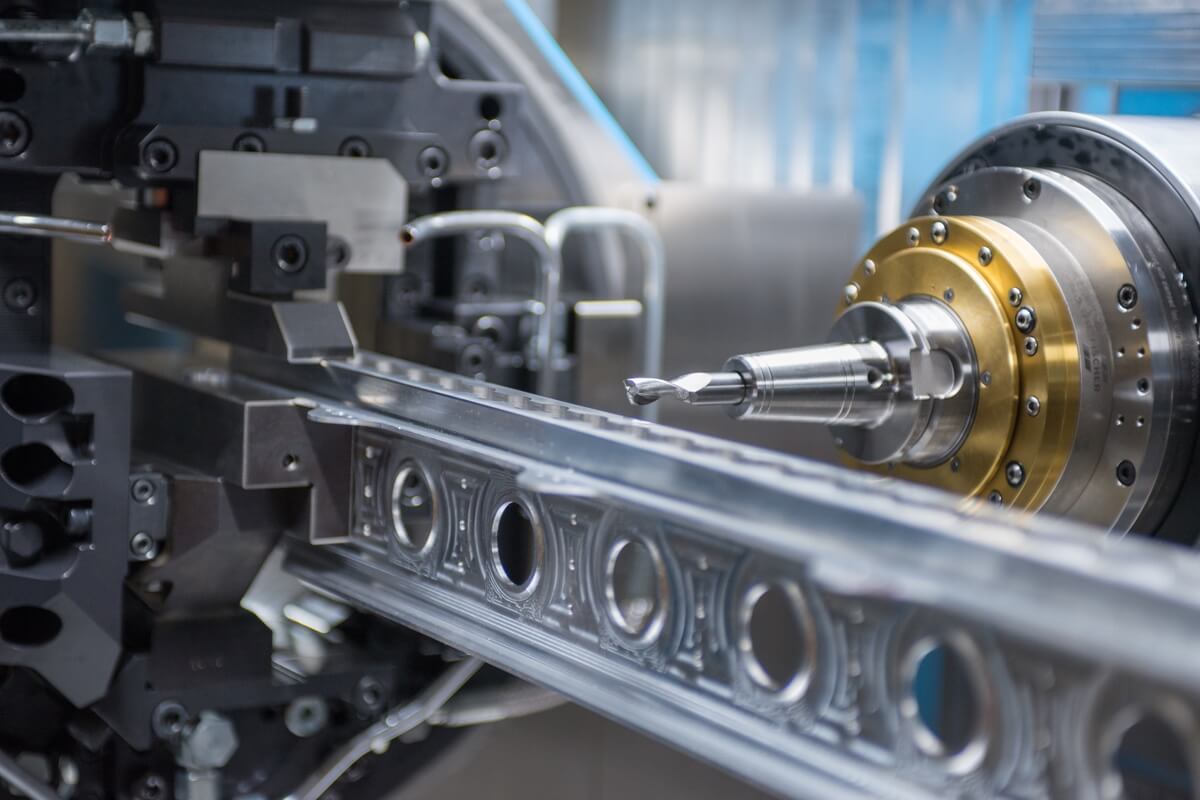

- Komplett bearbetning i en uppspänning
- Tre roterande bord för flexibel komponenthantering
- Utvecklad för högvolymstillverkning inom fordonsindustrin
Horisontellt bearbetningscenter / Horisontell CNC fräs
2
X-axel: 1 500 mm
Y-axel: 420 mm
Z-axel: 260 mm
U1/U2-axel: 900 mm
B-axel (tillval): ±15°
A1/A2/A3-axel: 190°
Stångmaterial: 127 × 127 mm (större dimensioner som tillval)
Profiler: 150 × 250 mm (större dimensioner som tillval)
Antal bord: 3
Varvtal: 0–60 rpm
Snabbt käftbytessystem: cirka 1 minut per roterande chuck
Varvtal: 0–30 000 rpm
Effekt (S1): 42 kW
Antal verktyg: 12 per spindel
Verktygsinfästning: HSK-A63
Verktygsväxling: 8 sekunder (chip-to-chip)
X-, Y- och Z-axlar: 0–60 m/min
A-axlar: 60 rpm/min
B-axel (tillval): 60 rpm/min
10 m/s²
Aluminium och komposit
Kan integreras med automatiserade produktionslösningar och erbjuder tillval som 2-axlig såg för ändbearbetning.
- 2 × 4-axligt horisontellt bearbetningscenter
- Två högvarvsspindlar
- Tre roterande bord
- Komplett bearbetning i en uppspänning
- Tillval för större roterande bord
- Tillval med 2-axlig såg för ändbearbetning
- Kapning i sammansatta vinklar via CNC-styrning
- Låg fixturkostnad
- Upp till 70 % kortare cykeltider
- Anpassad för profiler, extruderingar och stångmaterial
- Utvecklad för komponenter till fordons- och elfordonsindustrin
