Mill-Ex
Mill-Ex är ett horisontellt 4-axligt bearbetningscenter med två spindlar, utvecklat för högvolymstillverkning av komponenter i aluminium och komposit. Maskinen kombinerar hög produktionskapacitet med ett mycket kompakt format och erbjuder en av marknadens minsta installationsytor för flerspindliga bearbetningscenter.

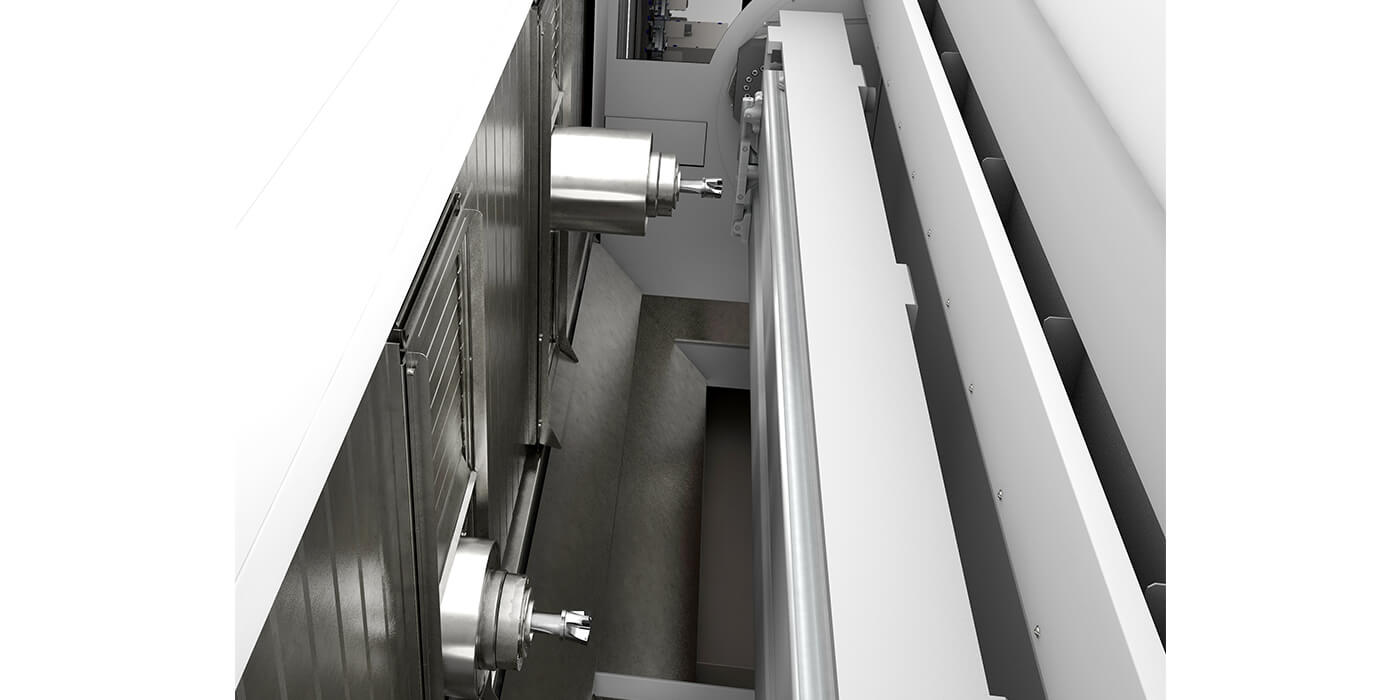

Med två individuellt drivna spindlar, acceleration upp till 1,5 G och höga matningshastigheter är Mill-Ex särskilt anpassad för effektiv bearbetning av aluminium. Maskinen möjliggör bearbetning av kompletta komponenter i en enda uppspänning, vilket ökar genomströmningen och ger en låg kostnad per producerad detalj. Under pågående bearbetning kan nytt material laddas, vilket minimerar stillestånd och bidrar till ett kontinuerligt produktionsflöde.
Mill-Ex kan anpassas efter olika produktionsbehov med flera alternativ för kylning, mätutrustning, fixturer och automation. Maskinen kan levereras som en fristående lösning eller som en komplett produktionscell med automatiserad materialhantering. Typiska användningsområden är komponenter till fordons-, flyg- och elektronikindustrin, såsom batterilådor, tvärbalkar, golvbalkar, vingribbor och andra strukturkomponenter.
- Två spindlar för hög produktionskapacitet
- Komplett bearbetning i en uppspänning
- Mycket kompakt maskin med liten installationsyta
- Låg kostnad per producerad detalj
- Flexibel lösning med omfattande automationsmöjligheter
Horisontellt bearbetningscenter / Horisontell CNC fräs
2
X-axel: 2 570 mm
Y-axel: 420 mm
Z-axel: 360 mm
A1/A2-axel: ±190°
A3-axel: 180°
Längd: 2 500 mm
Diameter: Ø 520 mm
Bredd och höjd: beroende på bearbetningsoperation
Maxvikt: 500 kg
Varvtal: 0–60 rpm
Anpassningsbara fixturer
Varvtal: upp till 30 000 rpm
Effekt (S1): upp till 42 kW
20 verktyg per spindel
Verktygsinfästning: HSK-63A
Verktygsväxling: 5 sekunder
X-axel: 0–80 m/min
Y-axel: 0–80 m/min
Z-axel: 0–70 m/min
A1- och A2-axlar: 60 rpm/min
15 m/s²
Aluminium och komposit
Överliggande portalsystem, 6-axlig robotmatning framifrån samt kompletta produktionslinjer för automatiserad materialhantering.
- Horisontellt 4-axligt bearbetningscenter
- Två individuellt drivna spindlar
- Bearbetning i en uppspänning
- Möjlighet att ladda nytt material under pågående bearbetning
- Hög acceleration upp till 1,5 G
- Anpassningsbara fixturer
- Torrbearbetning
- MQL-smörjning
- Kylvätskesystem
- Mätprob
- Verktygsövervakning och verktygsbrottskontroll
- Automatisk verktygsmätning
- Linjärskalor
- TCP-programmering
- Vinkelhuvud för spindlar
- Kamera i bearbetningsområdet
- Fjärranslutning för service och support
- Simuleringsprogramvara
- 0-clamp-system för snabbt fixturbyte
- Kompletta automations- och produktionscellslösningar
