NDC-serien
YCM NDC-serien är en serie dubbelkolumns vertikala bearbetningscenter utvecklade för generell bearbetning och, i AHC-versionerna, automatiskt huvudbyte för flexibel bearbetning från flera sidor. Serien omfattar flera maskinstorlekar med arbetsområden från 2 200 till 4 200 mm i X-led och bordslaster upp till 15 000 kg.
Maskinerna är byggda för hög styvhet, precision och stabilitet vid tung bearbetning. Beroende på modell används antingen linjärstyrningar i X/Y kombinerat med boxgejder i Z eller förstärkt konstruktion med direktdriven X-axel och kraftig växellåda. AHC-modellerna kan automatiskt växla mellan vertikalt och 90° horisontellt huvud för bearbetning från flera sidor i samma uppspänning.
- Flera maskinstorlekar för olika arbetsstycken och produktionsbehov
- Hög styvhet och stabilitet vid tung bearbetning
- Bordskapacitet på upp till 15 000 kg
- AHC-modeller med automatiskt byte mellan vertikalt och 90° huvud
- Flera spindel- och verktygsmagasinsalternativ
NDC2016B
NDC2018B-AHC

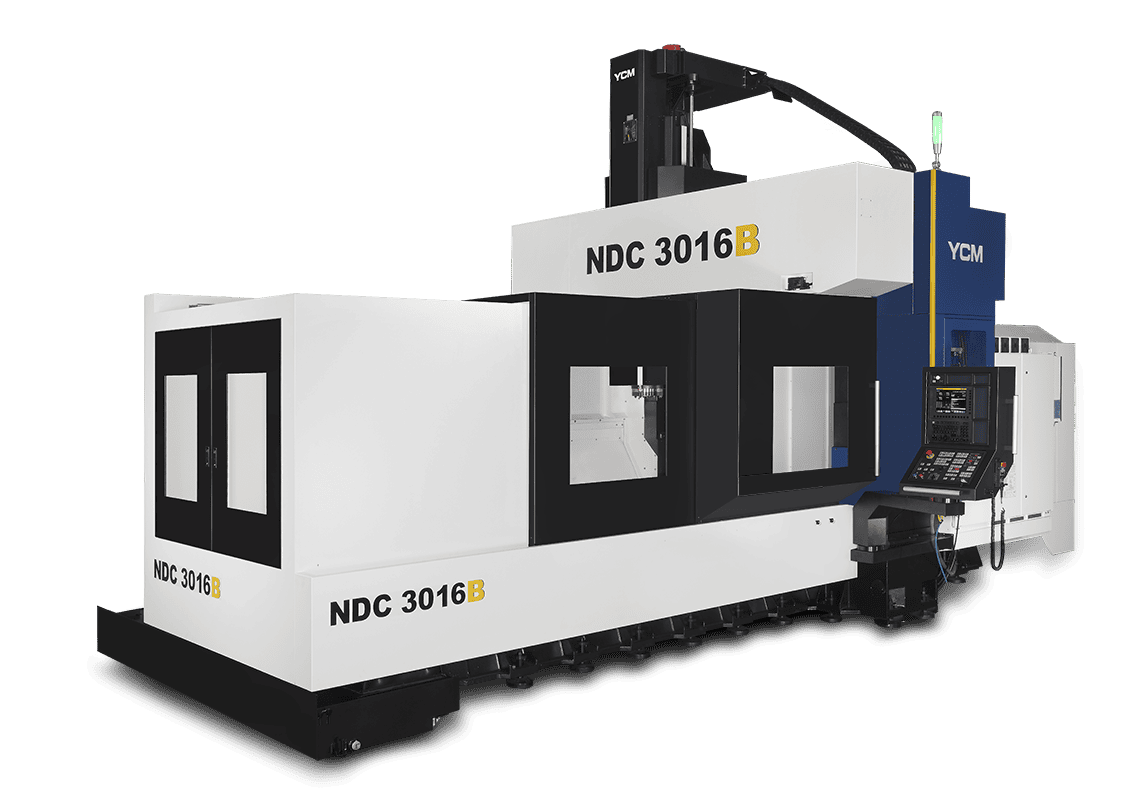

NDC3016B

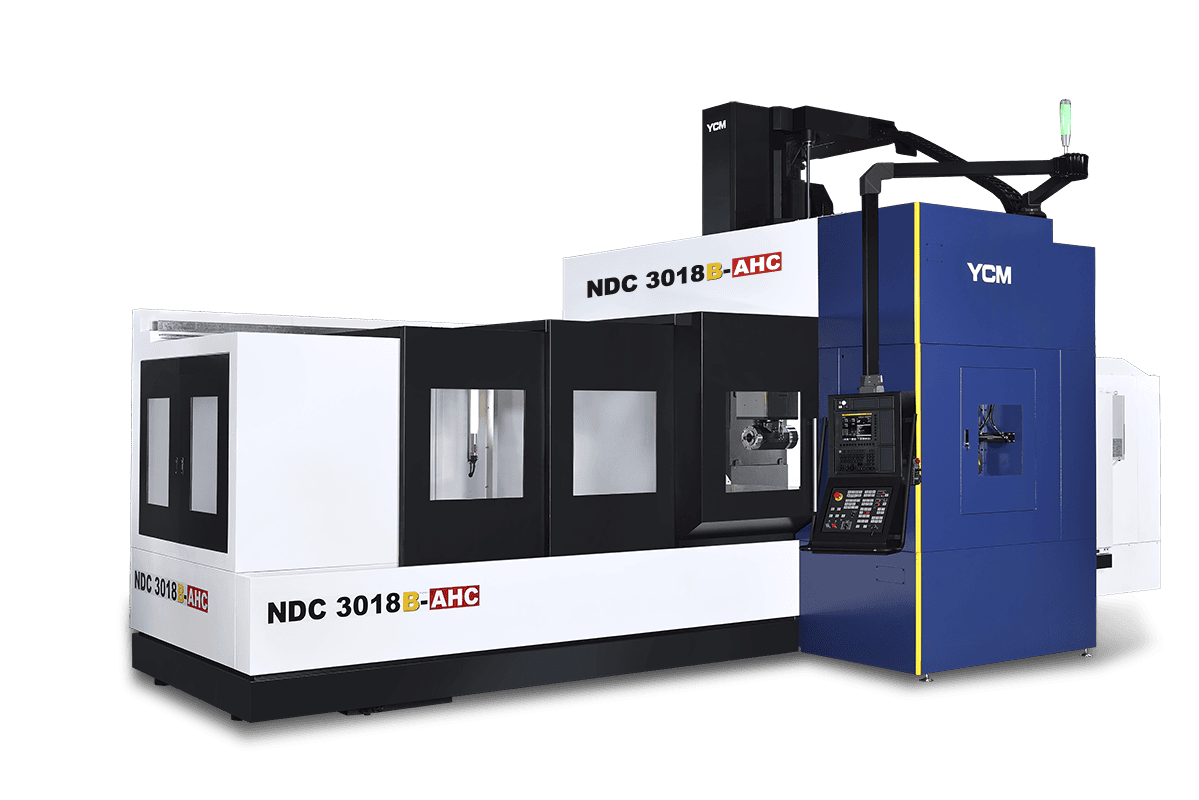

NDC3018B-AHC

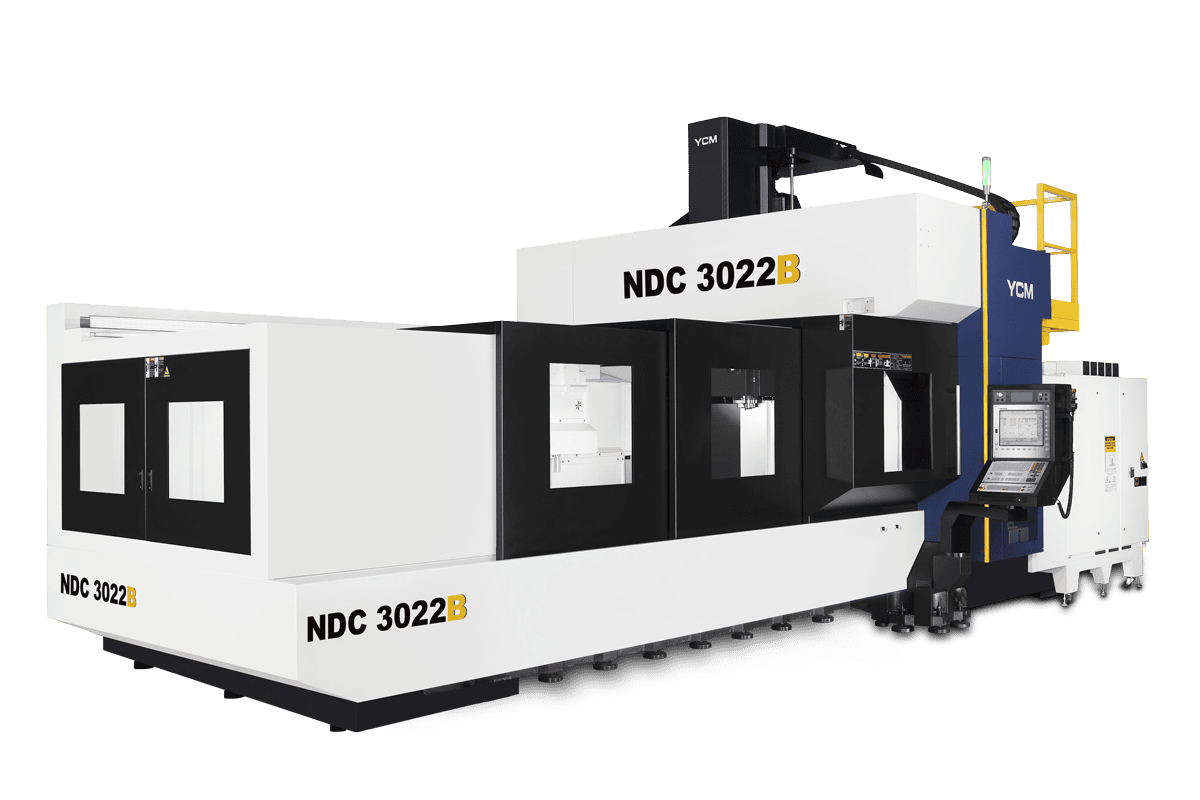

NDC3022B

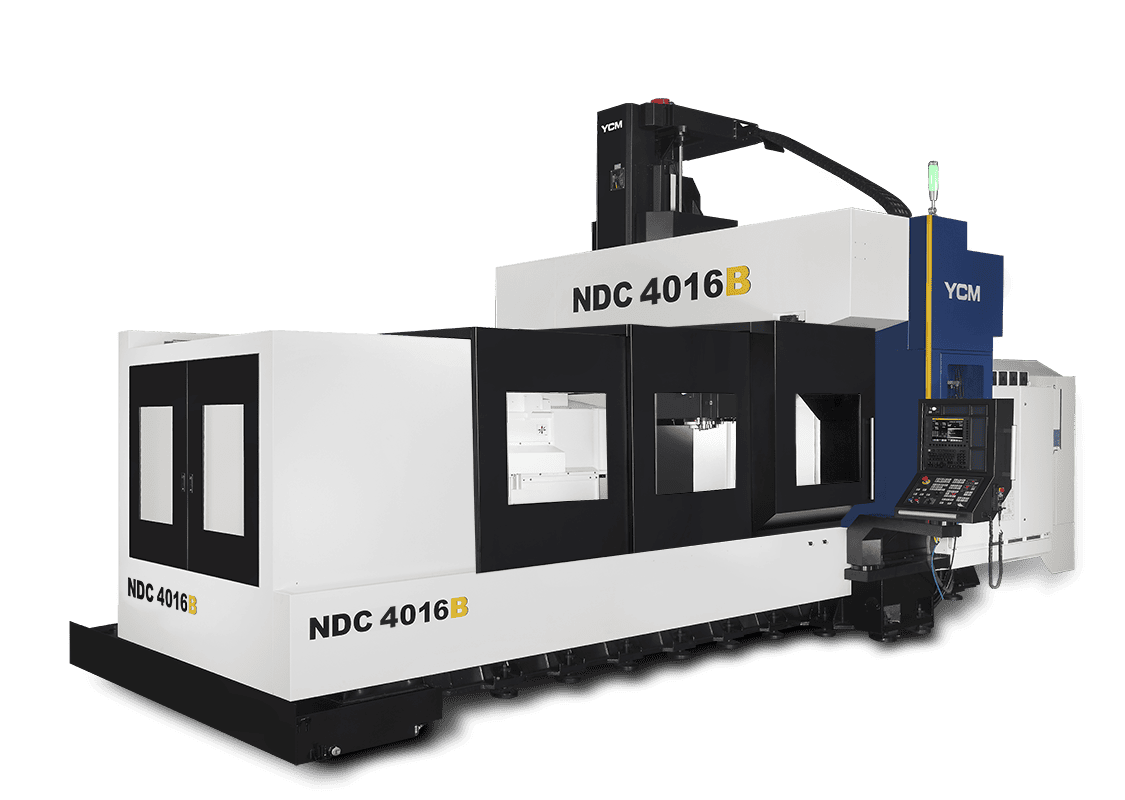

NDC4016B

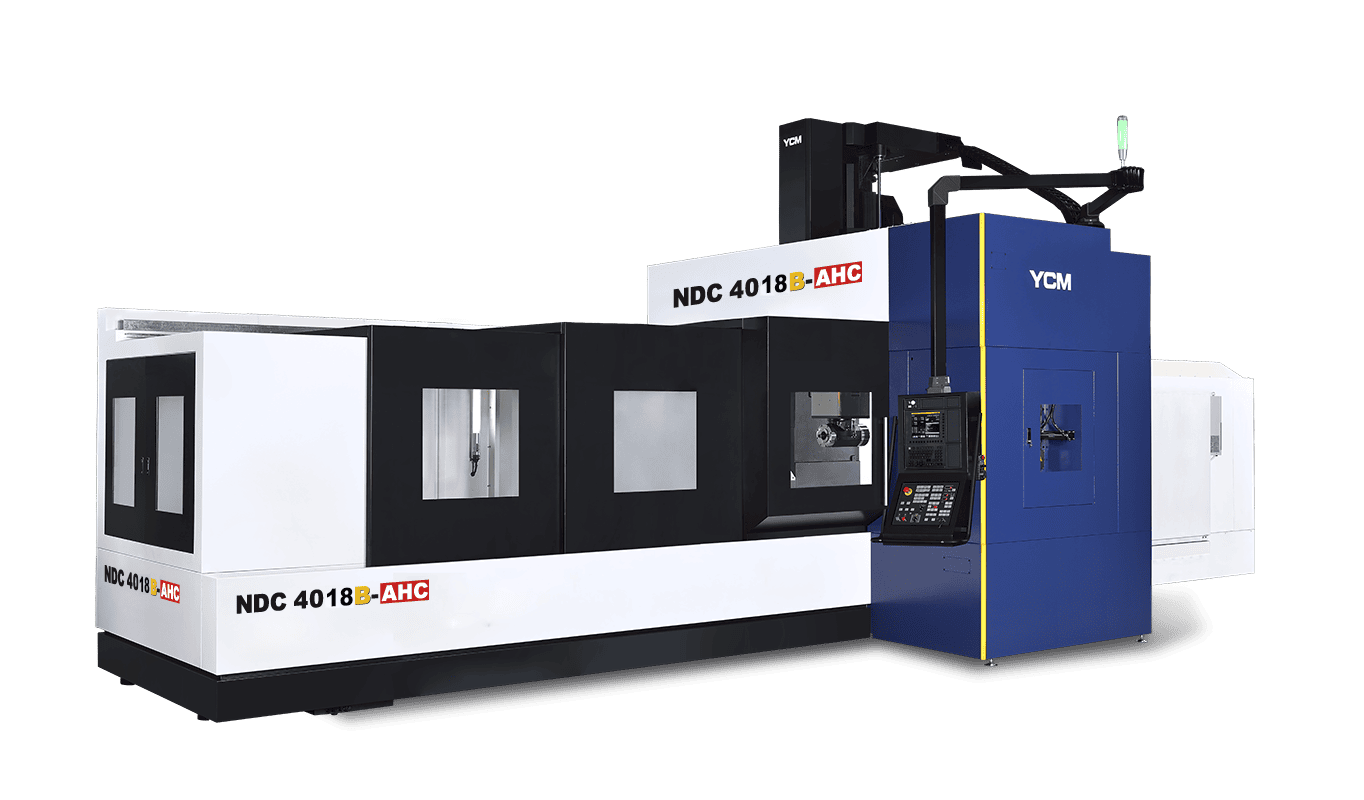

NDC4018B-AHC

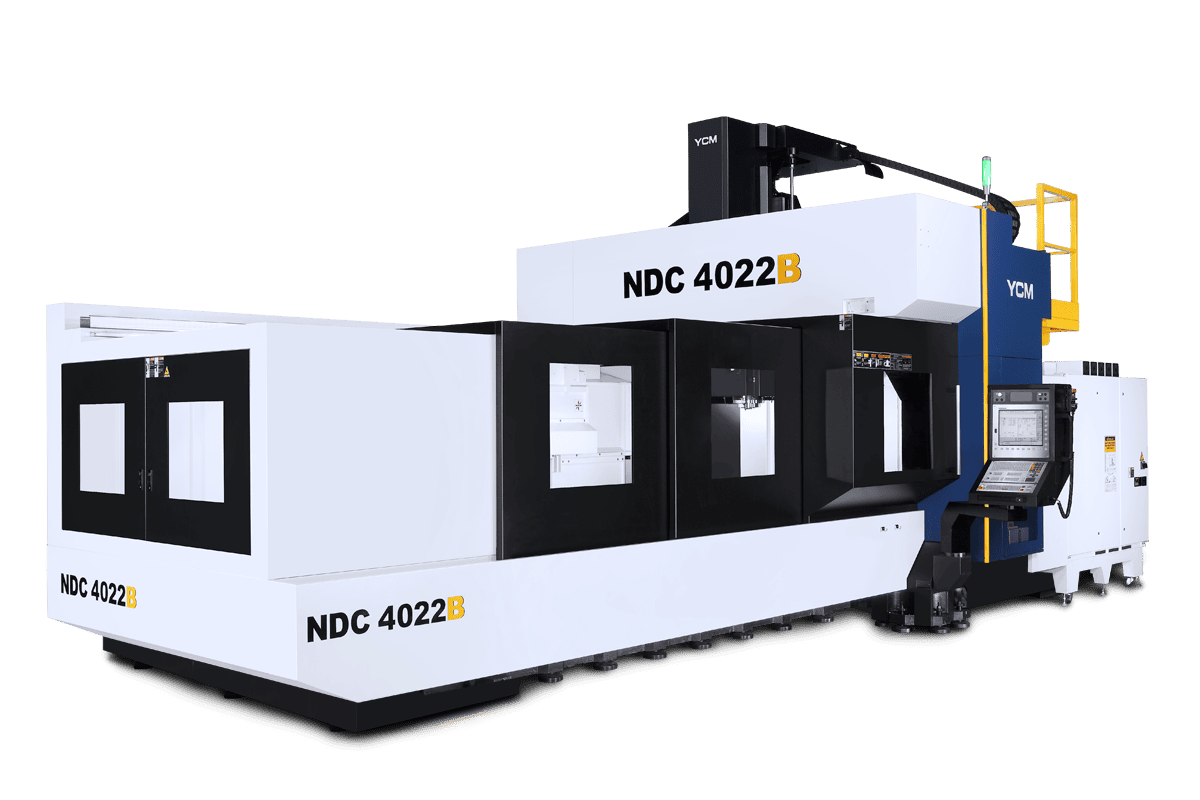

NDC4022B
NDC4022B-AHC
X-axel: 2 200–4 200 mm
Y-axel: 1 600–2 800 mm
Z-axel: 762 mm, 1 016 mm som tillval
Avstånd mellan pelare: 1 800 eller 2 200 mm
Bordsstorlek från 2 000 × 1 500 mm
Upp till 4 000 × 1 800 mm
Maximal bordslast: 8 000–15 000 kg
Spindelvarvtal: 6 000 rpm
IDD-spindel upp till 10 000 rpm på utvalda modeller
Spindeleffekt: 35 kW
Upp till 45 kW på utvalda modeller
Spindelkona: BBT50
Verktygsmagasin från 32 verktyg
Upp till 120 verktyg på utvalda modeller
AHC-modeller: 40 eller 60 verktyg
Max verktygsvikt: 20 kg
Max verktygsdimension utan angränsande verktyg: Ø240 × 350 mm
Snabbmatning X/Y/Z: upp till 20 / 20 / 15 m/min beroende på modell
Skärmatning: 1–10 000 mm/min
- Dubbelkolumnskonstruktion med hög styvhet
- Arbetsbord fullt understött av maskinbasen
- Linjärstyrningar på X- och Y-axlar på flera modeller
- Boxgejder på Z-axeln för vibrationsdämpning och stabilitet
- Förstärkt maskinkonstruktion på 22-serien för tung bearbetning
- Direktdriven X-axel på utvalda modeller för högt vridmoment och låg backlash
- Växellåda med två steg på utvalda modeller
- Effektiv spånhantering med spånskruvar och transportör
- AHC-versioner med automatiskt vertikalt och horisontellt huvudbyte
- 90° vinkelhuvud med hög styvhet för horisontell bearbetning
- Bearbetning från flera sidor i en uppspänning på AHC-modeller
- Kylning genom spindeln finns som tillval för vertikalt och 90° huvud
- Automatisk verktygsväxling med sensorer och sekvenskontroll
- Flera alternativ för bordstorlek, arbetsområde och verktygsmagasin
