NSV-serien
NSV-serien är YCM:s mest populära serie av vertikala CNC-fräsar och är utvecklad för tillverkare som ställer höga krav på precision, produktivitet och ytfinish. Serien är särskilt väl lämpad för formverktyg, fordonsindustrin, flygindustrin och annan avancerad bearbetning där hög noggrannhet och stabil prestanda är avgörande.
Maskinerna är konstruerade med en styv och lätt optimerad maskinstruktur som utvecklats med FEM-analys för att minimera vibrationer och ge hög skärstabilitet. Kraftiga linjärstyrningar, stora kulskruvar och en bred styrgeometri ger snabba axelrörelser, hög precision och lång livslängd även vid intensiv produktion.
Serien är utrustad med YCM:s IDD (Isolated Direct Drive)-spindel, där den isolerade direktdriften tillsammans med keramiska lager och avancerad spindelkylning ger låg värmeutveckling, minimala vibrationer och mycket hög ytfinish. Flera modeller kan dessutom utrustas med högre spindelvarvtal, större verktygsmagasin och motoriserade spindlar för att möta olika produktionskrav.
- Utvecklad för hög precision och mycket fin ytfinish
- IDD-direktdriven spindel med låg vibration och hög termisk stabilitet
- Styv maskinkonstruktion optimerad med FEM-analys
- Snabba linjärstyrningar och hög matningshastighet
- Brett modellprogram för verktygstillverkning, fordons- och flygindustrin

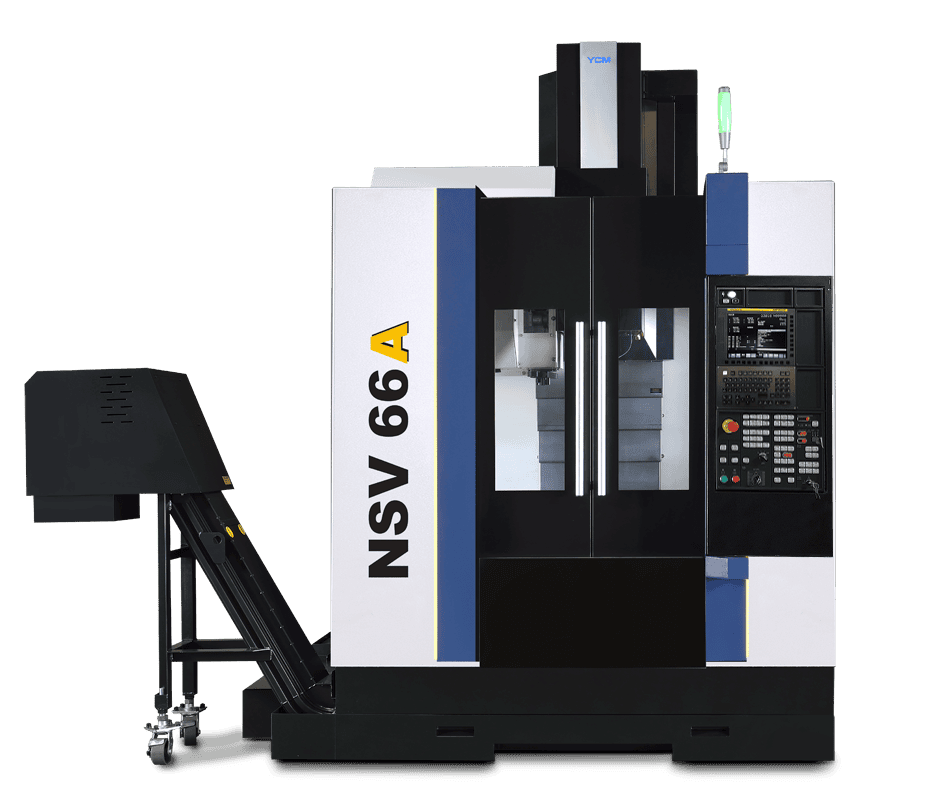

NSV66A
NSV66AM

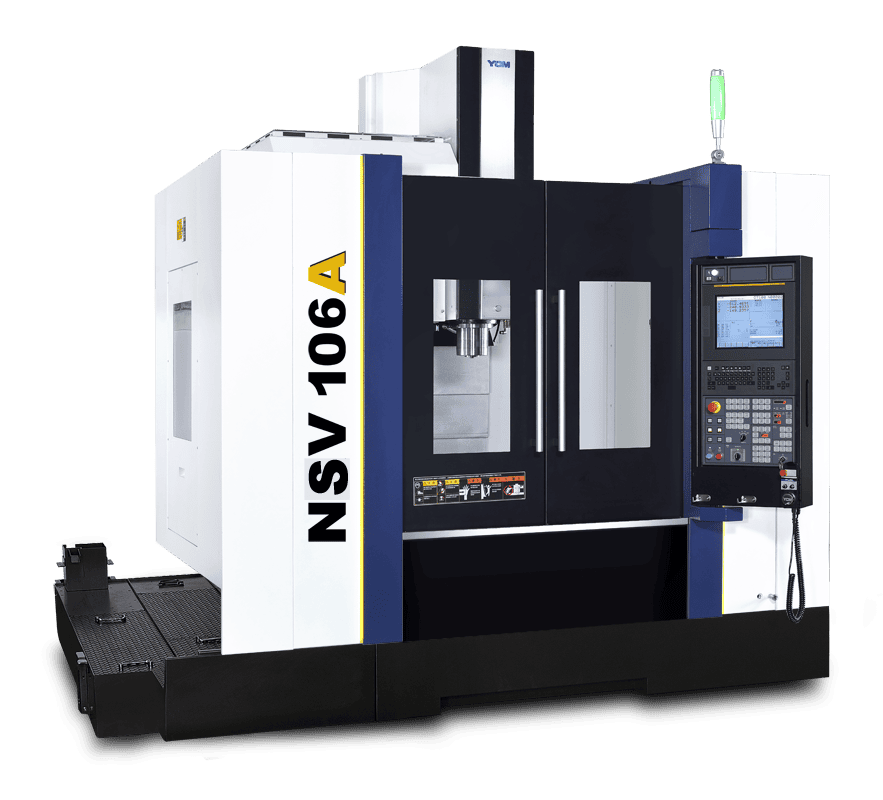

NSV106A
NSV106AS

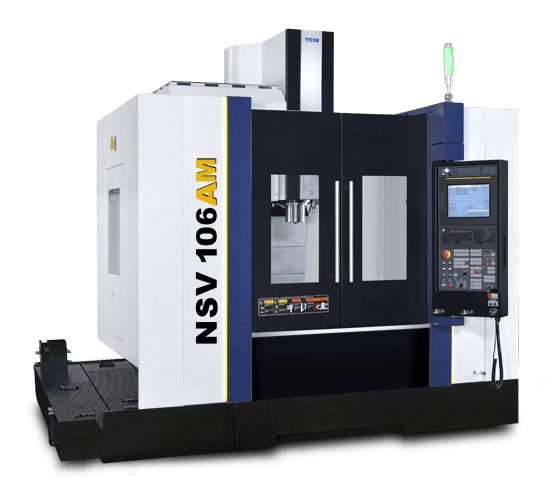

NSV106AM

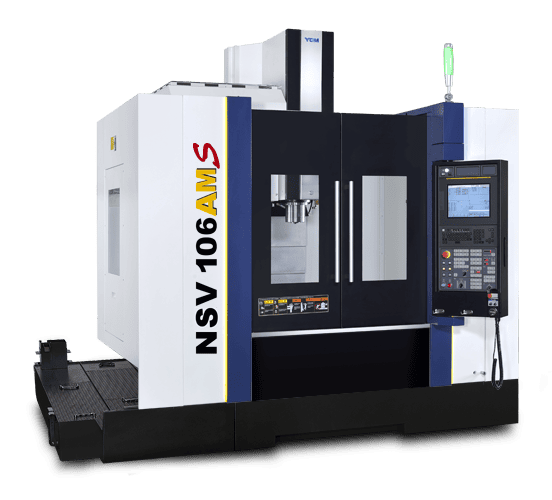

NSV106AMS

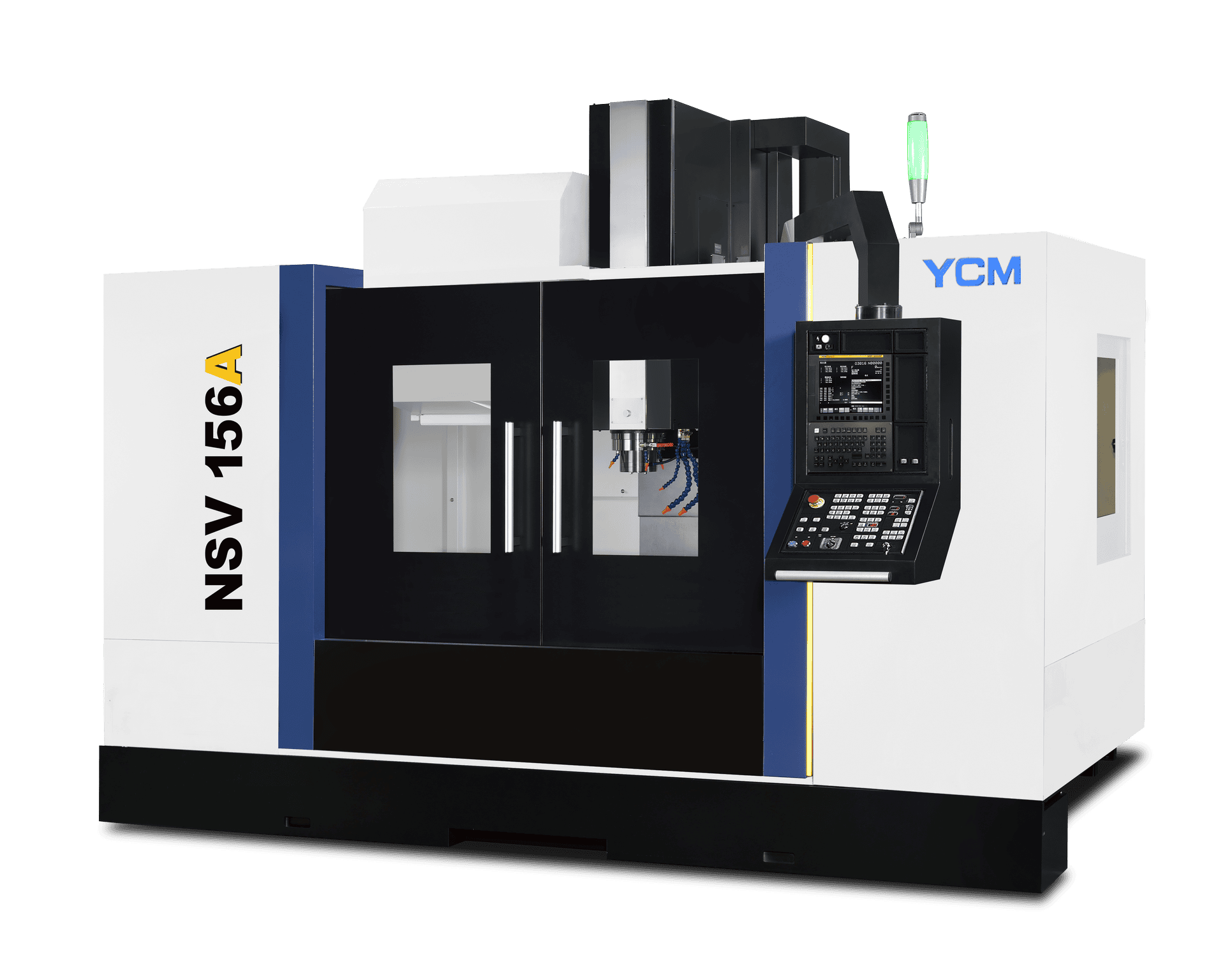

NSV156A
840 × 560 mm upp till 1 630 × 650 mm
X-axel: 660–1 530 mm
Y-axel: 510–650 mm
Z-axel: 560–610 mm
12 000 rpm som standard
15 000 rpm som tillval på flera modeller
20 000 rpm med inbyggd motoriserad spindel på utvalda modeller
BBT40
18,5–25 kW standard
Upp till 48 kW beroende på modell och utförande
24 eller 30 verktyg som standard
Upp till 48 verktyg som tillval
500–1 500 kg beroende på modell
- IDD (Isolated Direct Drive)-spindel med låg vibration och hög termisk stabilitet
- Keramiska spindellager för hög precision och lång livslängd
- Spindelkylning som minimerar värmepåverkan vid långvarig bearbetning
- Mikro olje-luftsmörjning för reducerad värmeutveckling och längre spindellivslängd
- BBT40-spindel för hög styvhet och noggrannhet
- FEM-optimerad maskinkonstruktion med hög vridstyvhet
- Kraftiga linjärstyrningar och stora kulskruvar för hög precision
- Automatiskt verktygsväxlingssystem (ATC) med upp till 48 verktygsplatser
- Skyddad verktygsmagasinlösning med ATC-dörr som håller ute spån och kylvätska
- Effektiva spåntransportörer för snabb spånavledning
- Höga snabbmatningshastigheter för kortare cykeltider och ökad produktivitet
