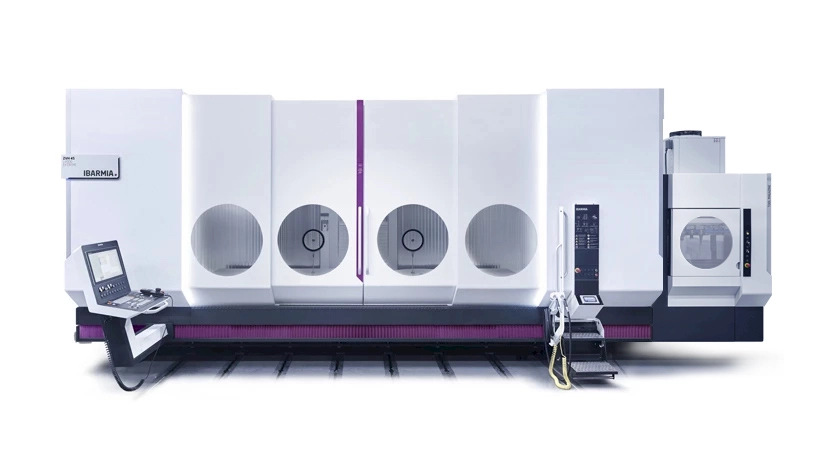

ZVH Multiprocess
IBARMIA ZVH Multiprocess är en serie avancerade fleroperationsmaskiner som kombinerar simultan 5 axlig fräsning, svarvning, slipning och kuggbearbetning i en och samma maskin. Serien är utvecklad för företag som vill bearbeta komplexa komponenter med hög precision och samtidigt minska antalet uppspänningar, korta ledtider och effektivisera produktionen.
Maskinerna bygger på IBARMIAs rörliga pelarkonstruktion och erbjuder stora arbetsområden med hög flexibilitet. Med ett kontinuerligt vridbart B axelshuvud, integrerade svarvfunktioner och möjlighet att bearbeta både vertikalt och horisontellt kan ZVH Multiprocess anpassas för ett stort antal avancerade tillverkningsprocesser i en enda maskin.
- Kombinerar fräsning, svarvning, slipning och kuggbearbetning
- Simultan 5 axlig bearbetning
- Arbetsområde på upp till 12 000 mm i X led
- Färre uppspänningar och kortare produktionstid
- Anpassningsbar för stora och komplexa komponenter
ZMS4
ZMS5
ZLS5
X axel: upp till 12 000 mm
Y axel: 800, 1 000 eller 1 100 mm
Z axel: 800 till 1 100 mm (upp till 1 300 mm som tillval)
B axel: ±120°
Upp till 84 kW
Upp till 12 000 rpm
SK40
BT40
SK50
BT50
HSK A63
HSK A100
Capto 6
Capto 8
Simultan 5 axlig fleroperationsbearbetning
Vertikal svarvning med integrerat rundbord på Ø800 till Ø1200 mm
Horisontell svarvning med chuckar upp till Ø630 mm
Automatisk växling till lång borrstång för invändig svarvning
Slipning av invändiga, utvändiga och plana ytor
Kuggbearbetning med skiving och hobbing för raka och snedskurna kuggar
Pendelbearbetning (Non Stop Machining) för samtidig bearbetning av två arbetsstycken
Kontinuerligt vridbart ZS spindelhuvud med ±120° rörelse
Anpassningsbara arbetsområden och fixturlösningar
Lämplig för komplexa komponenter inom flygindustrin, fordonsindustrin, energi, olje och gas, verkstadsindustrin samt form och verktygstillverkning
